LK-HHPD Өндөр хурдны InGaAs Photodetector
- Өргөн зурвасын өргөн ， Өндөр хурд
- Өндөр хариуцлагатай
- Нэгтгэсэн Bias-T
- Өндөр ханасан оролт
- Герметик битүүмжилсэн, SMA холбогч
- Бага харанхуй гүйдэл, өндөр дохио-дуу чимээний харьцаа.
- Жижиг хэлбэрийн хүчин зүйл.
Бүтээгдэхүүний танилцуулга
LK-HHPD нь дижитал болон аналог хэрэглээнд тохиромжтой өндөр хурдны илрүүлэгч модуль бөгөөд 1250-1650 нм долгионы уртыг хамарсан InGaAs PIN фотодиодтой. Энэ нь 12 GHz эсвэл 18 GHz зурвасын өргөнтэй бөгөөд +5V хүчдэлээр ажилладаг. Модуль нь стандарт нэг горимтой 9/125μm шилэн кабельтай нийцтэй бөгөөд 50 ом эсэргүүцэлтэй RF гаралтын SMA холбогчтой.
LK-HHPD нь өндөр өгөгдөл дамжуулах хурдтай хэрэглээнд тохиромжтой бөгөөд хүрээлэн буй орчны хүчин зүйлээс хамгаалахын тулд битүүмжлэлтэй тул найдвартай байдал, удаан эдэлгээг хангадаг. Энэ нь хөнгөн хийцтэй, 23 граммаас бага жинтэй тул зөөврийн болон зай багатай хэрэглээнд тохиромжтой. Модуль нь Аюултай бодисын хязгаарлалт (RoHS) 2.0 удирдамжийн дагуу баталгаажсан бөгөөд байгаль орчин болон аюулгүй байдлын стандартыг дагаж мөрдөж байгааг харуулж байна.
Техникийн тодорхойлолт
| Ердийн & Үнэмлэхүй хамгийн их үнэлгээ | ||||
|---|---|---|---|---|
| Үзүүлэлт | Сим. | төрөл | Үнэлгээгээр | Нэгж |
| Хадгалах температурын хүрээ | TSTG | -45～ +85 | -55～ +100 | ℃ |
| Үйл ажиллагааны температурын хүрээ | TC | 25 | -40～ +85 | ℃ |
| Хэвийн хүчдэл | VR | 5 | +4.75～ +5.25 | V |
| Оптик оролтын хүч | Pin | 0 | + 13 | дБм |
| Шатдаг оптик хүч | PB | - | + 16 | дБм |
| Хар тугалга гагнуурын температур | Tp | 280（10с） | 330（10с） | ℃ |
| Цахилгаан / Оптик шинж чанар ( ТC = 22 ± 3℃) | ||||||
|---|---|---|---|---|---|---|
| Үзүүлэлт | Бэлгэдлээр | Туршилтын нөхцөл | Параметрийн утга | Нэгж | ||
| Долгионы хүрээ | λ | - | 1000 ~ 1650 | nm | ||
| Давтамжийн хүрээ | - | - | X - Хамтлаг | Ку - Хамтлаг | - | |
| Жижиг дохионы зурвасын өргөн | f-3dB | TC = 22 ± 3℃ | 0.3 ~ 12 | 0.8 ~ 18 | GHz | |
| Хариуцлага | Re | VR =+5 В, Pin = 10мВт | λ = 1310 нм | ≥ 0.75 | ≥ 0.75 | A / W |
| λ = 1550 нм | ≥ 0.7 | ≥ 0.7 | ||||
| VSWR гаралт | VSWR | - | ≤ 2 | ≤ 2.2 | - | |
| Далайн тэгш байдал | A | TC =-45～+85 ℃ | ≤ ±1.5 | dB | ||
| Ханалтын оптик хүч | Ps | VR =+5 В, λ = 1550 нм Хувьсах гүйдлийн модуляцлагдсан |
13 | дБм | ||
| Saturation RF-ийн гаралтын чадал | Pгарч | - | -10 | дБм | ||
| Харанхуй урсгал | Id | VR = 5 В | ≤ 10 | nA | ||
| Гаралтын гажуудал | RL | - | 50 | Ω | ||
● Хариу үйлдлийн ердийн муруйнууд

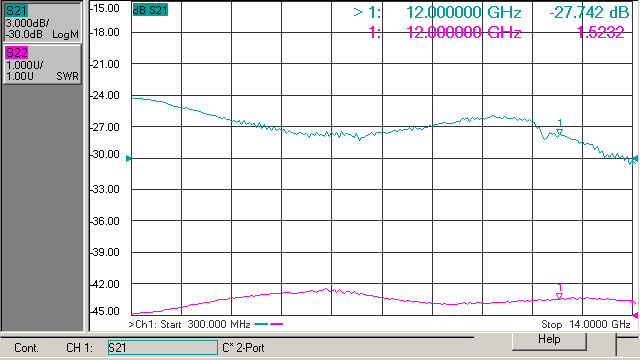

（Зураг 1 X - Фото илрүүлэгчийн давтамжийн хариу урвал）

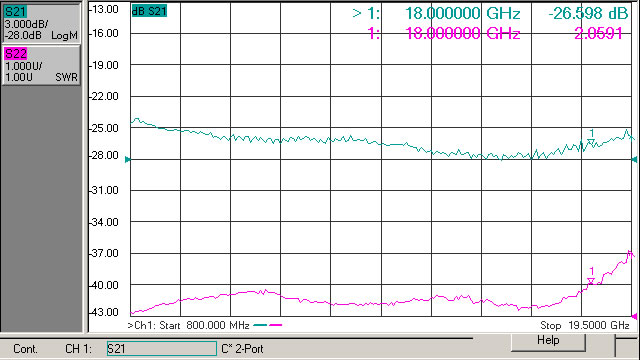

（Зураг 2 Ku - Зургийн зурвасын давтамжийн хариу үйлдэл）

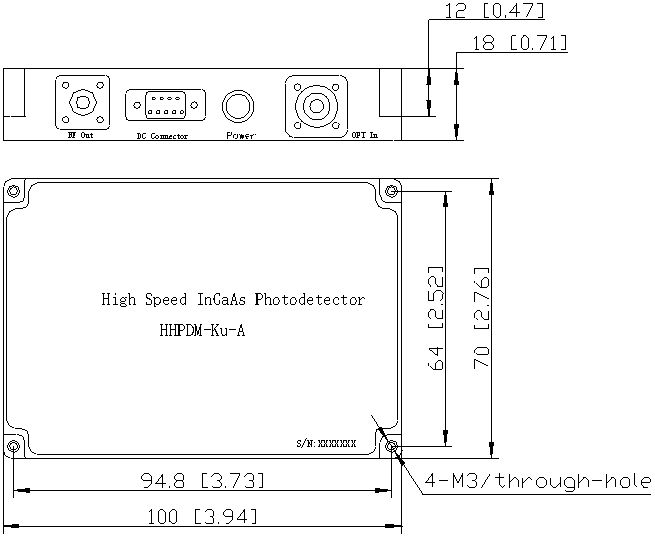

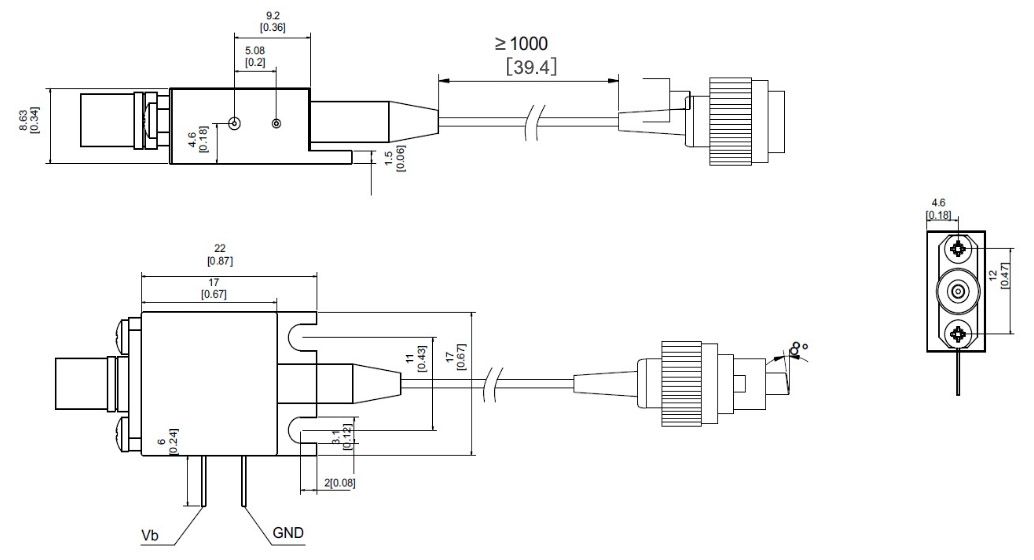

● Хэмжээ ба зүү (Нэгж: инч)
RF холбогч: SMA холбогч
●Захиалгын мэдээлэл
1-р хуудас:
| код | Аналог зурвасын өргөн |
| X | 0.3 ~ 12 GHz |
| Ku | 0.8 ~ 18 GHz |
2-р хуудас:
| код | холбогч төрөл | Тайлбар |
| N | Холбогч байхгүй | Нэг горимын 9 / 125 μм шилэн pigtail |
| A | FC / APC |
● Урьдчилан сэргийлэх арга хэмжээ
Шилэн гулзайлтын радиус нь утас гэмтэхээс сэргийлж 20 мм-ээс багагүй байна.
Опто хэлхээнд холбохын өмнө шилэн холболтын гадаргуу нь цэвэр эсэхийг шалгаарай.
Хадгалах, тээвэрлэх, ашиглахад тохиромжтой ESD хамгаалалт шаардлагатай.
Манай бүх стандарт фото илрүүлэгчийг модуль болгон өөрчлөх боломжтой!
Хэрэглээ
Шилэн кабелийн холбоо
Радарын мэдээлэл боловсруулах
Цахим дайн
Өндөр хурдны дохионы туршилт ба хэмжилт
Аюулгүй байдал ба тандалт
