LK-AMPD-S Өндөр хурдны өсгөгч бичил долгионы InGaAs Photodetector
- Өндөр хурд, өргөн зурвасын өргөн
- Нэгтгэсэн Bias-T
- O/E Hybrid Integrated
- Өндөр ашиг, дуу чимээ бага, өргөн зурвас
- Герметик битүүмжилсэн, SMA холбогч
- Бага харанхуй гүйдэл, өндөр дохио-дуу чимээний харьцаа.
- Жижиг хэлбэрийн хүчин зүйл.
Бүтээгдэхүүний танилцуулга
LK-AMPD-S нь InGaAs фотодиод ба дуу чимээ багатай өсгөгчийн эрлийз бөгөөд 1000-аас 1650 нм хүртэлх өргөн оптик хариу үйлдэл хийх зориулалттай бөгөөд 15 дБ RF-ийн өсөлтийг санал болгодог. Энэ нь 12GHz болон 18GHz зурвасын өргөнтэй өндөр хурдны гүйцэтгэлийг хангадаг бөгөөд +5V тэжээлээр тэжээгддэг.
Энэ модуль нь стандарт нэг горимын 9/125μm шилэнд нийцдэг бөгөөд 50 Ом эсэргүүцэлтэй SMA холбогчтой.
LK-AMPD-S нь байгаль орчныг хамгаалах зорилгоор битүүмжлэгдсэн, хөнгөн хийцтэй, 23 граммаас бага жинтэй. Энэ нь Аюултай бодисыг хязгаарлах (RoHS) заавар 2.0-д нийцэж, байгаль орчны тогтвортой байдлыг хангаж, аюулгүй байдлын хатуу стандартыг дагаж мөрддөг.
Техникийн тодорхойлолт
| Ердийн & Үнэмлэхүй хамгийн их үнэлгээ | ||||
|---|---|---|---|---|
| Үзүүлэлт | Сим. | төрөл | Үнэлгээгээр | Нэгж |
| Хадгалах температурын хүрээ | TSTG | -45～ +85 | -55～ +100 | ℃ |
| Үйл ажиллагааны температурын хүрээ | TC | 25 | -40～ +85 | ℃ |
| Хэвийн хүчдэл | VR | +5 | +5～ +9 | V |
| Оптик оролтын хүч | Pin | 0 | + 10 | дБм |
| Шатдаг оптик хүч | PB | - | + 13 | дБм |
| Хар тугалга гагнуурын температур | Tp | 280（10с） | 330（10с） | ℃ |
| Цахилгаан / Оптик шинж чанар ( ТC = 22 ± 3 ℃) | ||||||
|---|---|---|---|---|---|---|
| Үзүүлэлт | Бэлгэдлээр | Туршилтын нөхцөл | Параметрийн утга | Нэгж | ||
| Долгионы хүрээ | λ | - | 1000 ~ 1650 | nm | ||
| Давтамжийн хүрээ | - | - | X - Хамтлаг | Ку - Хамтлаг | - | |
| Жижиг дохионы зурвасын өргөн | f-3dB | TC = 22 ± 3℃ | 0. 3 ~ 12 | 0. 8 ~ 19.5 | GHz | |
| Хариуцлага | Re | VR =+5V, Пin =10мВт | λ = 1310 нм | ≥ 0.8 | ≥ 0.85 | A / W |
| λ = 1550 нм | ≥ 0.85 | ≥ 0.8 | ||||
| Далайн тэгш байдал | A | TC =-45～+85 ℃ | ≤ ± 2 | dB | ||
| Ханалтын оптик хүч | Ps | VR =+ 5 В, λ = 1550 нм Хувьсах гүйдлийн модуляцлагдсан |
10 | дБм | ||
| RF дохионы олз (Ердийн) | G | - | 15 ± 1 | dB | ||
| Saturation RF-ийн гаралтын чадал | Pгарч | - | +3 | дБм | ||
| VSWR гаралт | VSWR | - | ≤ 2 | - | ||
| Гаралтын гажуудал | RL | - | 50 | Ω | ||
● Ердийн хариу муруй
(Зураг. 1 X - Фото илрүүлэгчийн давтамжийн хариу урвал）

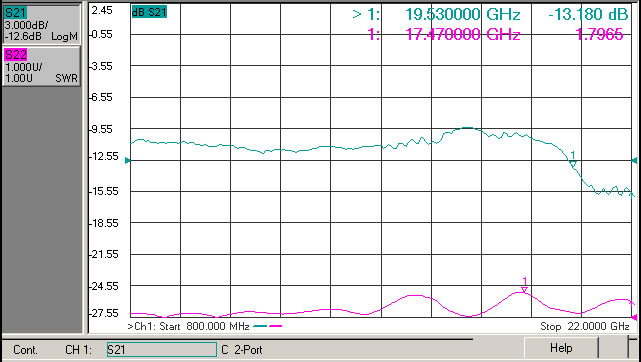

(Зураг. 2 Ku - Зурвас илрүүлэгчийн давтамжийн хариу урвал）
●Хэмжээ ба зүү (нэгж:мм[ инч])
RF холбогч: SMA
●Захиалгын мэдээлэл
1-р хуудас:
| код | RF дохионы өсөлт | Тайлбар |
| S | 15 дБ | Ердийн & Төвийн давтамж |
2-р хуудас:
| код | Аналог зурвасын өргөн |
| X | 0. 3 ~ 12 GHz |
| Ku | 0. 8 ~ 19.5 GHz |
3-р хуудас:
| код | холбогч төрөл | Тайлбар |
| N | Холбогч байхгүй | Нэг горимын 9 / 125 μм шилэн pigtail |
| A | FC / APC | |
| P | FC / PC |
● Урьдчилан сэргийлэх арга хэмжээ
Шилэн гулзайлтын радиус нь утас гэмтэхээс сэргийлж 20 мм-ээс багагүй байна.
Опто хэлхээнд холбохын өмнө шилэн холболтын гадаргуу нь цэвэр эсэхийг шалгаарай.
Хадгалах, тээвэрлэх, ашиглахад тохиромжтой ESD хамгаалалт шаардлагатай.
Манай бүх стандарт фото илрүүлэгчийг модуль болгон өөрчлөх боломжтой!
Хэрэглээ
Радарын мэдээлэл боловсруулах
Цахим дайн
Антенны хэмжилт
Шилэн кабелийн холбоо
Аюулгүй байдал ба тандалт
