LK-NY15T UWB шууд модуляцтай дамжуулагч
- Өндөр хурдны шууд модуляцтай DFB лазер
- Хэт өргөн зурвасын давтамж (18 ГГц-ээс илүү)
- Автомат оптик тэжээлийн удирдлага
- Үйл ажиллагааны температур:（-40℃～70℃）
- Долгионы урт 1550нм
- Маш сайн хажуугийн горимыг дарах харьцаа
- Өндөр нэгдсэн, модулийн савлагаа
- Өндөр динамик хүрээ
- Өндөр гаралтын хүч
Бүтээгдэхүүний танилцуулга
LK-NY15T дамжуулагч нь голчлон хэд хэдэн гол бүрэлдэхүүн хэсгээс бүрддэг бөгөөд үүнд өндөр хурдны шууд модуляцлагдсан Тархсан Санал Хандалтын (DFB) лазер, оптик тэжээлийн автомат удирдлагын хэлхээ, температурын автомат удирдлагын хэлхээ, хүчдэл тогтворжуулах хувиргах хэлхээ, хяналт ба заалтын хэлхээ орно.
Энэхүү дамжуулагч нь 1550 нм долгионы уртад ажилладаг бөгөөд 18 ГГц-ээс давсан модуляцийн зурвасын өргөнтэй бөгөөд гаралтын чадал нь 10 мВт хүртэл хүрч, гаралтын долгионы уртыг тогтвортой байлгадаг. Энэ нь +7V-аас +36V хүртэлх хүчдэлийн хүрээнд тогтвортой ажиллах боломжийг олгодог нэг эерэг тэжээлийн эх үүсвэрээр тэжээгддэг.
Түүнчлэн, LK-NY15T дамжуулагч нь цахилгаан хангамж болон оптик цахилгаан гаралтын хэвийн төлөвийг заах функцээр тоноглогдсон бөгөөд хэрэглэгчдэд үйл ажиллагааны талаарх санал хүсэлтийг хялбархан өгөх боломжийг олгодог.
Техникийн тодорхойлолт
Туйлын дээд үнэлгээ
| Үзүүлэлт | бэлэг тэмдэг | Min. | Бичих. | Макс. | Нэгж |
| Агуулахын температур | TSTG | -55 | + 25 | + 85 | ℃ |
| Үйл ажиллагааны температур | TC | -40 | + 25 | + 70 | ℃ |
| RF оролтын хүч1 | Pin | - | + 10 | + 20 | дБм |
| хүчдэл | Vin | +7 | + 12 | + 36 | V |
(1) Тасралтгүй долгион (CW) ажлын горим.
Оптик ба цахилгаан техникийн үзүүлэлт (TC = 22±3℃)
| Үзүүлэлт | бэлэг тэмдэг | нөхцөл байдал | Min. | Бичих. | Макс. | Нэгж |
| Долгионы | λ | - | - | 1550 | - | nm |
| Давтамж (3dB) | f3dB | X хамтлаг | 0.1 | - | 12 | GHz |
| Ку хамтлаг | 1 | - | 18 | |||
| Гэрлийн гаралтын хүч | P | - | 5 | 10 | - | mW |
| Харьцангуй эрчимтэй дуу чимээ | рин | - | - | - | -155 | дБс/Гц |
| Буцаах алдагдал（VSWR） | VSWR | X хамтлаг | - | - | 2 | - |
| Ку хамтлаг | - | - | 2.2 | |||
| 1 дБ шахалтыг оруулах | - | - | + 13 | + 15 | - | дБм |
Цахилгаан хангамж (TC = 22±3℃)
| Үзүүлэлт | Min. | Бичих. | Макс. | Нэгж |
| хүчдэл | +7 | + 12 | + 36 | V |
| Одоогийн(2) | 0.07 | 0.1 | 1 | A |
(2) Туршилтын нөхцөл: Vin=+12V.
● Ердийн хариу муруй
Зураг 1 LK-NY15T-X дамжуулагчийн хариу урвалын муруй

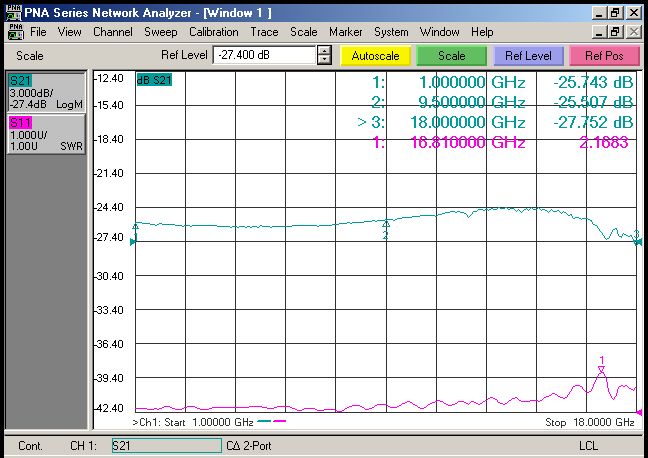

Зураг 2 LK-NY15T-Ku дамжуулагчийн хариу урвалын муруй
● Ердийн спектрограм

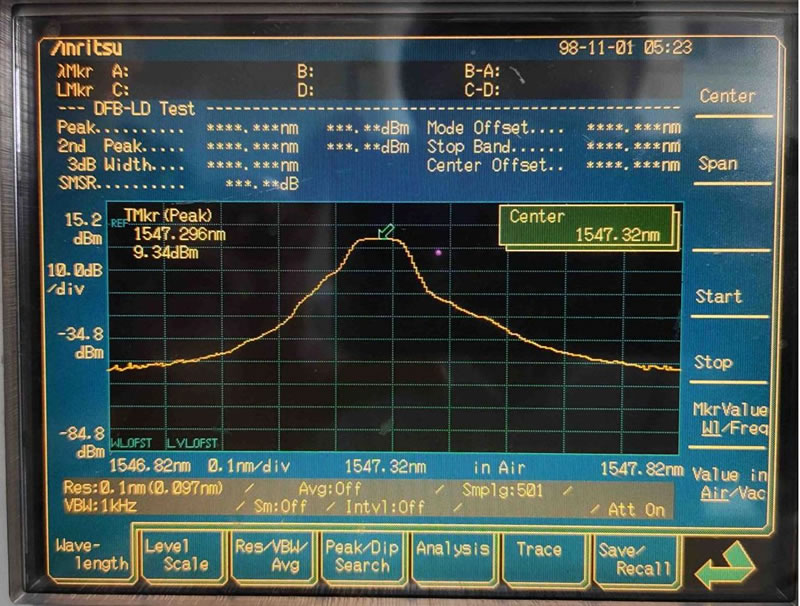

Зураг 3 LK-NY15T дамжуулагчийн ердийн спектрограмм
● Хэмжээний нэгж:мм[инч]
Зураг 4 LK-NY15T дамжуулагчийн хэмжээ
RF холбогч: SMA
Цахилгаан холбогч: J30J-9-ZKP
● Цахилгаан хангамжийн зүү
| Үзүүлэлт | Тодорхойлолт | ||||||||
| Pin | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| хүчдэл | + 12V | NC | GND | NC | |||||
● Захиалгын мэдээлэл
1-р хуудас:
| бэлэг тэмдэг | Тодорхойлолт |
| X | 0.1 ~ 12 GHz |
| Ku | 1 ~ 18 GHz |
Хуудас 2
| бэлэг тэмдэг | холбогч төрөл | Тодорхойлолт |
| N | Гаалийн | Гаалийн |
| A | FC / APC | Стандарт 9/125μm SM шилэн |
| P | FC / PC | Стандарт 9/125μm SM шилэн |
Хэрэглээ
Антен, радар
Цахим хариу арга хэмжээ авах систем
Аналог RF холболтын дамжуулалт
Өргөн зурвасын утасгүй холбоо
Хөдөлгөөнт холбооны суурь станц
