LK-D-SS-18-T цувралын оптик саатлын шугам ба оптик симулятор
- 18 ГГц хүртэл зурвасын өргөн
- Өндөр динамик хүрээ
- Өргөн температурын хэрэглээ
- Бага далайцтай хариу үйлдэл
- Тохируулсан цагийн саатал
Бүтээгдэхүүний танилцуулга
Microwave-Photonics-ийн хамгийн сүүлийн үеийн технологийг ашиглан LK-D-SS-18-T цувралын оптик саатлын шугам ба оптик симулятор нь радарын туршилт, дохио боловсруулах, үе шаттай массив антенны ажиллагаа, антенны симуляци, фазын дуу чимээний шинжилгээ зэрэг олон төрлийн хэрэглээнд хосгүй гүйцэтгэлийг санал болгодог. Энэхүү дэвшилтэт систем нь бүхэл бүтэн S/C/X/Ku давтамжийн зурваст саадгүй ажиллахаар бүтээгдсэн бөгөөд хамгийн бага оруулах алдагдал, өргөн динамик хүрээ, бат бөх цахилгаан соронзон тусгаарлалт, үл үзэгдэх гурвалсан дамжин өнгөрөх дохиог зохицуулах чадвараараа онцлог юм.
Техникийн тодорхойлолт
Цахилгаан / Оптик шинж чанар
| Үзүүлэлт | Параметрийн утга | Нэгж | Тайлбар | ||
| би | Жирийн | Макс | |||
| давтамж Range | 2 | - | 18 | GHz | |
| Далайн тэгш байдал | - | ± 2 | ± 2.5 | dB | |
| Цаг хоцрогдол | 0.01 | - | 150 | us | Гаалийн |
| Хойшлуулсан нарийвчлал | -5‰ | - | +5‰ | - | |
| оруулах алдагдал | 0 | 20 | 30 | dB | Гаалийн |
| VSWR оруулах | - | 1.8 | 2.2 | - | |
| VSWR гаралт | - | 1.8 | 2.2 | - | |
| Шүүмжлэл | - | 50 | - | Ω | |
| 1 дБ шахалтыг оруулах | - | + 13 | + 17 | дБм | |
| Хуурамч дохионоос татгалзах харьцаа | 60 | - | - | дБc | |
| Дуу чимээ Зураг | - | 50 | 60 | dB | 5us, 25℃ |
| Температурыг ажиллуулна | -55 | - | + 85 | ℃ | Захиалгын мэдээллийг үзнэ үү |
| Агуулахын температур | -55 | - | + 85 | ℃ | |
| Температурын эсрэг харьцангуй саатал | - | - | 7 | ppm/℃ | |
| Оруулах алдагдал ба температур | - | 2 | 4 | % / ℃ байна | |
Холбогчийн тодорхойлолт ба тэжээлийн хангамж
| Pin | 1, 2 | 3 оны 4-р сарын 5 | 6, 7 | 8, 9 |
| хүчдэл | NC | GND | + 12V | NC |
| Одоогийн үнэлгээ | - | - | 0.3 | - |
| Макс одоогийн | 1 |

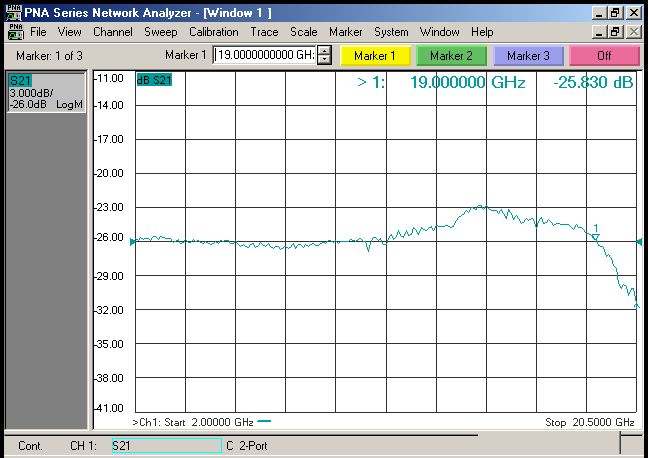

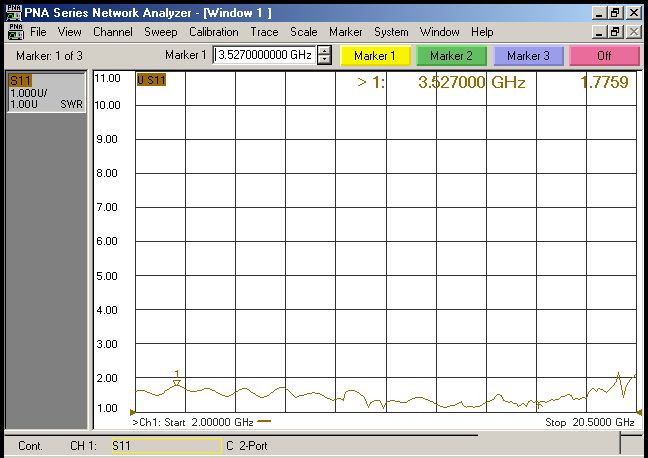

Ердийн хариу муруй（25℃）
Хэмжээ ба зүү ( Нэгж: мм[инкh])
RF холбогч: SMA-K (Захиалгат)
DC холбогч: DE-9PS (Захиалгат)
| Бүтээгдэхүүний төрөл | LK-D-SS-18-TG | Тайлбар | |||||
| Цагийн саатал (бид) | 8 | 20 | 35 | 50 | 60 | 80 | стандарт |
| X（мм） | 37 | 50 | 65 | 80 | 90 | 110 | |
| Бүтээгдэхүүний төрөл | LK-D-SS-18-TP | Тайлбар | |||||
| Цагийн саатал (бид) | 8 | 35 | 60 | 80 | 110 | 150 | компакт гэрээ |
| X（мм） | 20 | 45 | 55 | 65 | 78 | 95 | |
Захиалгын мэдээлэл
| Бүтээгдэхүүний төрөл | Багцууд нь | Чанарын түвшин | Температурыг ажиллуулна | Агуулахын температур |
| LK-D-SS-18-TGI | стандарт | Аж үйлдвэрийн зэрэглэлийн | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-18-TGM | Дунд зэргийн | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-18-TGS | Тусгай зэрэглэлийн | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ | |
| LK-D-SS-18-TPI | компакт гэрээ | Аж үйлдвэрийн зэрэглэлийн | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-18-TPM | Дунд зэргийн | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-18-TPS | Тусгай зэрэглэлийн | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ |
Хэрэглээ
Радарын туршилт/шалгалт тохируулга
Дохиоллын процесс
Цахим дайн
Үе шаттай антенны массив
Антенны симуляци
