LK-D-SS-12-T цувралын оптик саатлын шугам ба оптик симулятор
- 12 ГГц хүртэл зурвасын өргөн
- Өндөр динамик хүрээ
- Өргөн температурын хэрэглээ
- Бага далайцтай хариу үйлдэл
- Тохируулсан цагийн саатал
Бүтээгдэхүүний танилцуулга

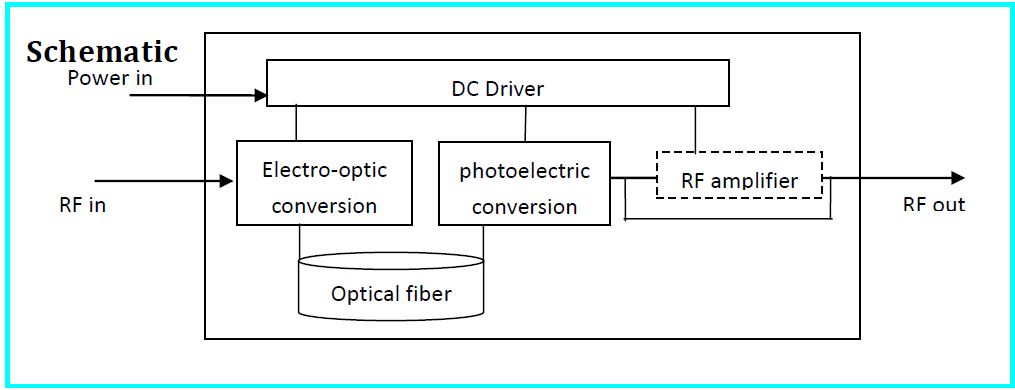

Богино долгионы фотоник технологид тулгуурлан LK-D-SS-12-T цуврал оптик саатлын шугам ба оптик симуляторууд нь маш сайн гүйцэтгэлтэй бөгөөд радарын туршилт, дохио боловсруулах, үе шаттай массив антен, антенны симуляци, фазын дуу чимээний туршилт зэрэгт өргөн хэрэглэгддэг. Төхөөрөмжүүд нь оруулах алдагдал бага, өндөр динамик хүрээ, хүчтэй цахилгаан соронзон тусгаарлалт, хэмжигдэхүйц гурвалсан дамжуулалтын дохиог зохицуулах чадвартай L/S/C/X давтамжийн зурвасыг бүхэлд нь үр ашигтай ажиллуулах боломжтой. Эдгээр шинж чанарууд нь өндөр нарийвчлалтай оптик болон богино долгионы дохио боловсруулахад тохиромжтой.
Техникийн тодорхойлолт
Цахилгаан / Оптик шинж чанар
| Үзүүлэлт | Параметрийн утга | Нэгж | Тайлбар | ||
| би | Жирийн | Макс | |||
| давтамж Range | 1 | - | 12 | GHz | |
| Далайн тэгш байдал | - | ± 2 | ± 2.5 | dB | |
| Цаг хоцрогдол | 0.01 | - | 150 | us | Гаалийн |
| Хойшлуулсан нарийвчлал | -5‰ | - | +5‰ | - | |
| оруулах алдагдал | 0 | 20 | 30 | dB | Гаалийн |
| VSWR оруулах | - | 1.8 | 2 | - | |
| VSWR гаралт | - | 1.8 | 2 | - | |
| Шүүмжлэл | - | 50 | - | Ω | |
| 1 дБ шахалтыг оруулах | - | + 13 | + 17 | дБм | |
| Хуурамч дохионоос татгалзах харьцаа | 60 | - | - | дБc | |
| Дуу шуугиантай зураг | - | 45 | 55 | dB | 5us, 25℃ |
| Температурыг ажиллуулна | -55 | - | + 85 | ℃ | Захиалгын мэдээллийг үзнэ үү |
| Агуулахын температур | -55 | - | + 85 | ℃ | |
| Температурын эсрэг харьцангуй саатал | - | - | 7 | ppm/℃ | |
| Оруулах алдагдал ба температур | - | 2 | 4 | % / ℃ байна | |
Холбогчийн тодорхойлолт ба тэжээлийн хангамж
| Pin | 1, 2 | 3 оны 4-р сарын 5 | 6, 7 | 8, 9 |
| хүчдэл | NC | GND | + 12V | NC |
| Одоогийн үнэлгээ | - | - | 0.3 | - |
| Макс одоогийн | 1 |

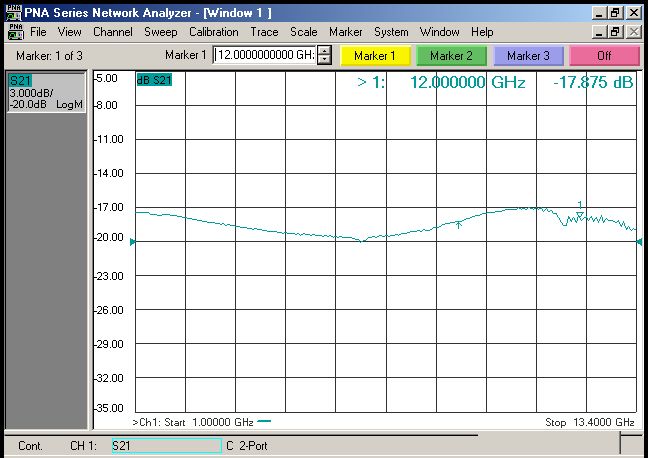

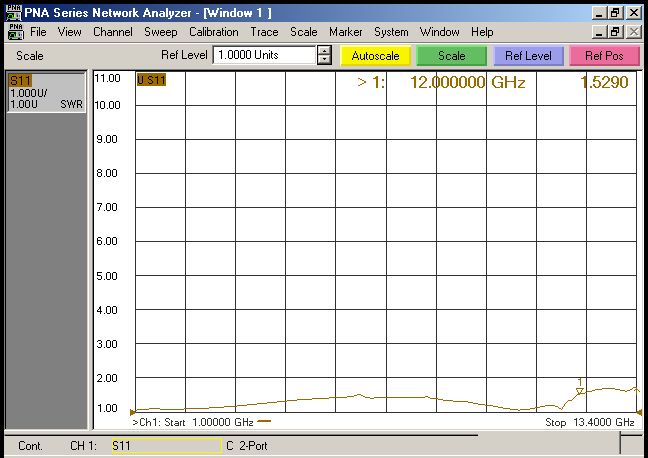

Ердийн хариу муруй（25℃）

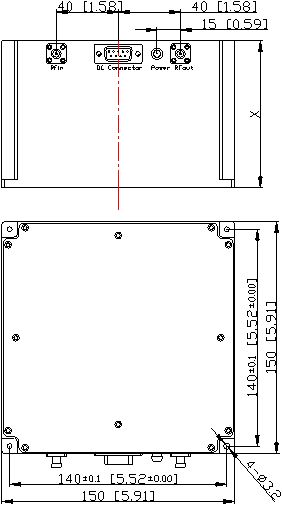

Хэмжээ ба зүү (нэгж: мм[инч])
RF холбогч: SMA-K (Захиалгат)
DC холбогч: DE-9PS (Захиалгат)
| Бүтээгдэхүүний төрөл | LK-D-SS-12-TG | Тайлбар | |||||
| Цагийн саатал (бид) | 8 | 20 | 35 | 50 | 60 | 80 | стандарт |
| X（мм） | 37 | 50 | 65 | 80 | 90 | 110 | |
| Бүтээгдэхүүний төрөл | LK-D-SS-12-TP | Тайлбар | |||||
| Цагийн саатал (бид) | 8 | 35 | 60 | 80 | 110 | 150 | компакт гэрээ |
| X（мм） | 20 | 45 | 55 | 65 | 78 | 95 | |
Захиалгын мэдээлэл
| Бүтээгдэхүүний төрөл | Багцууд нь | Чанарын түвшин | Температурыг ажиллуулна | Агуулахын температур |
| LK-D-SS-12-TGI | стандарт | Аж үйлдвэрийн зэрэглэлийн | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-12-TGM | Дунд зэргийн | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-12-TGS | Тусгай зэрэглэлийн | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ | |
| LK-D-SS-12-TPI | компакт гэрээ | Аж үйлдвэрийн зэрэглэлийн | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-12-TPM | Дунд зэргийн | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-12-TPS | Тусгай зэрэглэлийн | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ |
Тайлбар: 1. T нь микросекунд (бид) байх хамгийн их саатлын шугам юм.
Хэрэглээ
Радарын туршилт/шалгалт тохируулга
Дохиоллын процесс
Цахим дайн
Үе шаттай антенны массив
Антенны симуляци
