LK-SSPD мини-өндөр хурдны InGaAs фото илрүүлэгч
- Өргөн зурвасын өргөн ， Өндөр хурд
- Өндөр хариуцлагатай
- Нэгтгэсэн Bias-T
- Өндөр ханасан оролт
- Герметик битүүмжилсэн, SMA холбогч
- Бага харанхуй гүйдэл, өндөр дохио-дуу чимээний харьцаа.
- Жижиг хэлбэрийн хүчин зүйл.
Бүтээгдэхүүний танилцуулга
LK-SSPD өндөр хурдны фотодетектор нь дижитал болон аналоги хэрэглээг хангахаар бүтээгдсэн. Энэ модуль нь 1000-аас 1650 нм хүртэлх долгионы урттай хариу үйлдэл үзүүлэх InGaAs PIN фотодиод, шаардлагатай электроникийн хамт тоноглогдсон.
LK-SSPD нь 20 GHz зурвасын өргөнийг санал болгох чадвартай. Энэ нь +5 В цахилгаан тэжээлээр ажилладаг бөгөөд оролтын хувьд стандарт нэг горимын 9 / 125 μм фибртэй нийцдэг. RF-ийн гаралт нь 50 Ом-ын эсэргүүцэлтэй таарч байгаа SMP-тэй нийцтэй холбогчийг ашигладаг.
LK-SSPD нь авсаархан орон сууцанд битүүмжлэгдсэн бөгөөд 8 граммаас бага жинтэй.
Техникийн тодорхойлолт
| Ердийн & Үнэмлэхүй хамгийн их үнэлгээ | ||||
|---|---|---|---|---|
| Үзүүлэлт | Сим. | төрөл | Үнэлгээгээр | Нэгж |
| Хадгалах температурын хүрээ | TSTG | -45～ +85 | -55～ +100 | ℃ |
| Үйл ажиллагааны температурын хүрээ | TC | 25 | -40～ +85 | ℃ |
| Хэвийн хүчдэл | VR | +5 | +5～ +9 | V |
| Оптик оролтын хүч | Pin | +3 | + 10 | дБм |
| Шатдаг оптик хүч | PB | - | + 13 | дБм |
| Хар тугалга гагнуурын температур | Tp | 280（10с） | 330（10с） | ℃ |
| Цахилгаан / Оптик шинж чанар ( ТC = 22 ± 3 ℃) | |||||
|---|---|---|---|---|---|
| Үзүүлэлт | Бэлгэдлээр | Туршилтын нөхцөл | Параметрийн утга | Нэгж | |
| Долгионы хүрээ | λ | - | 1000 ~ 1650 | nm | |
| Давтамжийн хүрээ | - | - | Ku + хамтлаг | - | |
| Жижиг дохионы зурвасын өргөн | f-3dB | TC = 22 ± 3℃ | 0.3 ~ 20 | GHz | |
| Хариуцлага | Re | VR=+5V, Pin =1мВт | λ = 1310 нм | ≥ 0.9 | A / W |
| λ = 1550 нм | ≥ 0.85 | ||||
| Далайн тэгш байдал | A | TC =-45～+85 ℃ | ≤ ± 2 | dB | |
| Ханалтын оптик хүч | Ps | VR= 5v, λ = 1550 нм Хувьсах гүйдлийн модуляцлагдсан |
+ 17 | дБм | |
| Харанхуй урсгал | Id | VR=+5v | ≤ 10 | nA | |
| Saturation RF-ийн гаралтын чадал | Pгарч | - | -10 | дБм | |
| Гаралтын гажуудал | RL | - | 50 | Ω | |

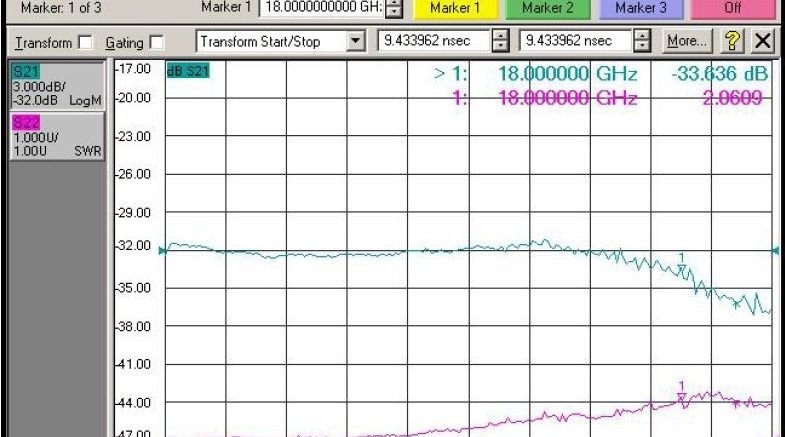

Ердийн хариу урвалын муруй
Хэмжээ ба зүү (нэгж: мм[инч])
RF холбогч: SMP
Захиалгын мэдээлэл
1-р хуудас:
| код | Аналог зурвасын өргөн |
| KU | 0.3 ~ 20 GHz |
2-р хуудас:
| код | холбогч төрөл | Тайлбар |
| N | Холбогч байхгүй | Нэг горимын 9 / 125 μм шилэн pigtail |
| A | FC / APC | |
| P | FC / PC |
урьдчилан сэргийлэх арга хэмжээ
Шилэн гулзайлтын радиус нь утас гэмтэхээс сэргийлж 20 мм-ээс багагүй байна.
Опто хэлхээнд холбохын өмнө шилэн холболтын гадаргуу нь цэвэр эсэхийг шалгаарай.
Хадгалах, тээвэрлэх, ашиглахад тохиромжтой ESD хамгаалалт шаардлагатай.
Манай бүх стандарт фото илрүүлэгчийг модуль болгон өөрчлөх боломжтой!
Хэрэглээ
Шилэн кабелийн холбоо
Радарын мэдээлэл боловсруулах
Цахим дайн
Өндөр хурдны дохионы туршилт ба хэмжилт
Аюулгүй байдал ба тандалт
