LK-NY55D Өндөр хүчин чадалтай DWDM DFB лазер
- Шууд гүйдлийн холболт
- Өндөр динамик хүрээ
- Бага босго гүйдэл
- Өндөр гаралтын чадал
- 14pin эрвээхэй багц
- Үйл ажиллагааны температур: -20-70℃
- Өндөр найдвартай байдал
- 100 мВт хүртэл өндөр хүчин чадалтай
- Туйлшралыг хадгалах (PM) утас
Бүтээгдэхүүний танилцуулга
LK-NY55D лазер нь CATV болон DWDM систем дэх гадаад модулятортой нэгдэхэд тохиромжтой, өндөр хүчин чадалтай, долгионы урттай тусгай оптик ялгаруулагчийн үүрэг гүйцэтгэхээр бүтээгдсэн. Энэ нь ялангуяа супер транкинг болон түгээлттэй холбоотой програмуудад тохиромжтой. Энэ цувралын санал болгож буй долгионы урт нь хүрээ болон сувгийн үзүүлэлтүүдийн хувьд ITU Grid стандартад нийцдэг.
Энэ цуврал нь туйлшралыг хадгалах (PM) утастай бөгөөд шууд гүйдлийн (dc) холболттой. Үүнд нэгдсэн Thermoelectric Cooler (TEC), температур мэдрэгч бүхий термистор, оптик хүчийг хянах мониторын фотодиод орно. Модуль нь OC-48 зүү зохион байгуулалттай нийцэх 14 зүү эрвээхэй багцад байрладаг бөгөөд энэ нь багц дотроо оптик тусгаарлагчийг агуулдаг.
Техникийн тодорхойлолт
| Цахилгаан / Оптик шинж чанар ( ТC = 25 ± 3 ℃) | ||||||
|---|---|---|---|---|---|---|
| Үзүүлэлт | Сим. | нөхцөл байдал | би | төрөл | Макс | Нэгж |
| давтамж | f | - | 0.01 | - | 1 | Гх |
| Дамжуулах зурвасын өргөн (-3дБ, I=200мА) | S21 | - | 1 | Гх | ||
| Оптик гаралтын хүч | P | 40 мВт хувилбар, Т = Цэц, IF = БиOP50 мВт хувилбар, Т = Цэц, IF = БиOP63 мВт хувилбар, Т = Цэц, IF = БиOP80 мВт хувилбар, Т = Цэц, IF = БиOP100 мВт хувилбар, Т = Цэц, IF = БиOP |
40 50 63 80 100 |
- | - | mW |
| Терсхолдын гүйдэл | Ит | БОЛ | - | - | 40 | mA |
| Үйл ажиллагааны гүйдэл | Iop | 40 мВт хувилбар, BOL 50 мВт хувилбар, BOL 63 мВт хувилбар, BOL 80 мВт хувилбар, BOL 100 мВт хувилбар, BOL |
- - - |
- - - |
280 350 450 580 650 |
mA |
| Ашиглалтын хүчдэл | Воп | Бол, ИF = БиOP | - | - | 2.5 | V |
| Долгионы оргил | λ | Т = Цэц, ИF = БиOP | - | 1550 | - | nm |
| Харьцангуй эрчимтэй дуу чимээ | рин | - | - | - | -160 | дБ/Гц |
| Хажуугийн горимыг дарах харьцаа | SMSR | 30 | - | - | dB | |
| Туйлшралын устах харьцаа | PER | IF = БиOP | 17 | - | - | dB |
| Т дээгүүр долгионы уртын шилжилтC Range | ∆λTOP | T = TOP | - | - | 40 | pm |
| Термисторын эсэргүүцэл | Rth | TOP=25℃ | 9.5 | 10 | 10.5 | КΩ |
| Термисторын температур. Коэффициент | TCTH | TOP=25℃ | - | -4.4 | - | % / ° C байна |
| TEC гүйдэл | Itec | -20℃<ТC<70 ℃ | -1.0 | - | 1.5 | A |
| TEC хүчдэл | Vtec | -20℃<ТC<70 ℃ | -2.0 | - | 3.0 | V |
| RF-ийн эсэргүүцэл | Зин | 40 MHz - 1002 MHz | 1 | - | 6 | Ω |
| PD гүйдлийг хянах | Im | IF = IOP, VMPD = -5 В | 0.1 | - | 2.5 | mA |
| PD Харанхуй гүйдлийг хянах (PD) | Id | IOP = 0 мА, VMPD = -5 В | - | - | 0.2 | uA |
| Ердийн & Үнэмлэхүй хамгийн их үнэлгээ | |||||
|---|---|---|---|---|---|
| Үзүүлэлт | Сим. | нөхцөл байдал | Min. | Макс. | Нэгж |
| Лазерын шууд гүйдэл | If | - | - | 750 | mA |
| Лазерын урвуу хүчдэл | V | - | - | 2 | V |
| Фотодиодын урвуу хүчдэл | VR | - | - | 10 | V |
| Үйл ажиллагааны температур | To | - | -20 | + 70 | ° C |
| Агуулахын температур | Ts | - | -40 | + 85 | ° C |
| ТХБ | - | HBM: R = 1500 Ом, C = 100 pF | -500 | 500 | V |
Тэмдэглэл: Бүх лазер чипүүд нь шаталтын хувьд хүлээн зөвшөөрөгдөхүйц гарцтай байх ёстой олон тооны төхөөрөмжүүдийг ашиглан баталгаажуулсан вафрайнаас гардаг.

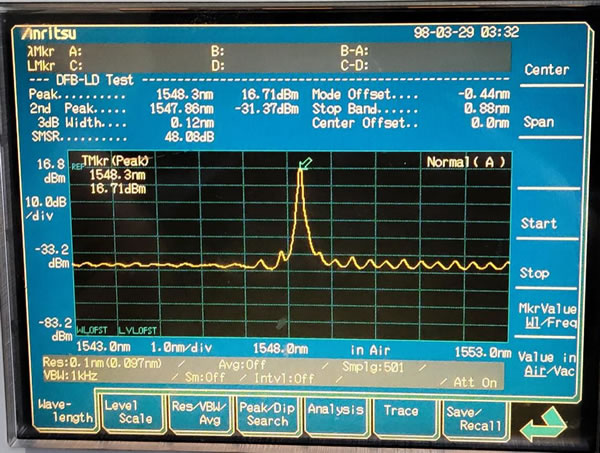

● Ердийн өгөгдөл

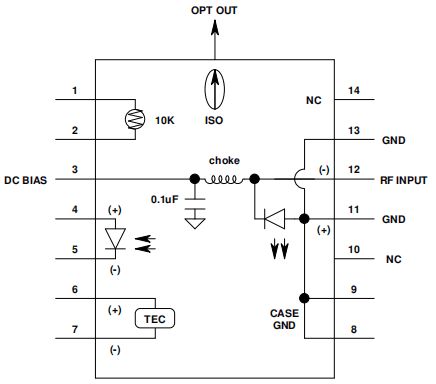

● Цахилгааны схем
| Тэргүүлэх# | Чиг үүрэг | Тэргүүлэх# | Чиг үүрэг |
| 1 | Термистор | 8 | GND |
| 2 | Термистор | 9 | GND |
| 3 | LD-(Хязгаарлалт) | 10 | NC |
| 4 | PD анод | 11 | GND(LD+) |
| 5 | PD катод | 12 | RF IN |
| 6 | Хөргөгч+ | 13 | GND(LD+) |
| 7 | Хөргөгч - | 14 | NC |

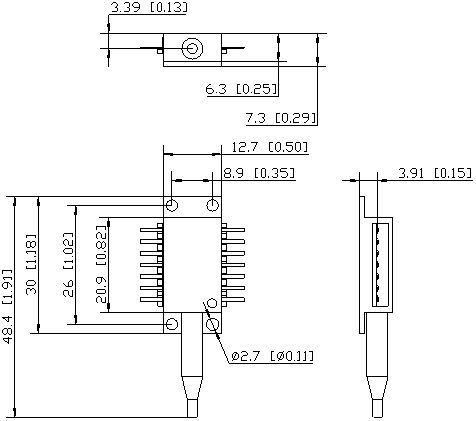

● Хэмжээ ба зүү ( Нэгж: мм[инч] )
RF холбогч: SMA
● Захиалгын мэдээлэл
1-р хуудас:
| код | Тодорхойлолт |
| 55 | DWDM High Power 14PIN эрвээхэй багц |
2-р хуудас:
| код | Оптик хүч |
| 040 | 40mW |
| 050 | 50mW |
| 063 | 63mW |
| 100 | 100mW |
3-р хуудас:
| суваг | Давтамж (THz) | Төв долгионы урт (нм) | суваг | Давтамж (THz) | Төв долгионы урт (нм) | |
| C01 | Хүссэн хүссэн долгионы урт | C37 | 193.7 | 1547.72 | ||
| C02 | ITU бус, 1547 нм – 1560 нм | C38 | 193.8 | 1546.92 | ||
| C03 | ITU бус, 1557 нм – 1560 нм | C39 | 193.9 | 1546.12 | ||
| C04 | ITU бус, 1530 нм – 1560 нм | C40 | 194 | 1545.32 | ||
| C15 | 191.5 | 1565.50 | C41 | 194.1 | 1544.53 | |
| C16 | 191.6 | 1564.68 | C42 | 194.2 | 1543.73 | |
| C17 | 191.7 | 1563.86 | C43 | 194.3 | 1542.94 | |
| C18 | 191.8 | 1563.05 | C44 | 194.4 | 1542.14 | |
| C19 | 191.9 | 1562.23 | C45 | 194.5 | 1541.35 | |
| C20 | 192 | 1561.41 | C46 | 194.6 | 1540.56 | |
| C21 | 192.1 | 1560.61 | C47 | 194.7 | 1539.77 | |
| C22 | 192.2 | 1559.79 | C48 | 194.8 | 1538.98 | |
| C23 | 192.3 | 1558.98 | C49 | 194.9 | 1538.19 | |
| C24 | 192.4 | 1558.17 | C50 | 195 | 1537.4 | |
| C25 | 192.5 | 1557.36 | C51 | 195.1 | 1536.61 | |
| C26 | 192.6 | 1556.55 | C52 | 195.2 | 1535.82 | |
| C27 | 192.7 | 1555.75 | C53 | 195.3 | 1535.04 | |
| C28 | 192.8 | 1554.94 | C54 | 195.4 | 1534.25 | |
| C29 | 192.9 | 1554.13 | C55 | 195.5 | 1533.47 | |
| C30 | 193 | 1553.33 | C56 | 195.6 | 1532.68 | |
| C31 | 193.1 | 1552.52 | C57 | 195.7 | 1531.9 | |
| C32 | 193.2 | 1551.72 | C58 | 195.8 | 1531.12 | |
| C33 | 193.3 | 1550.92 | C59 | 195.9 | 1530.33 | |
| C34 | 193.4 | 1550.12 | C60 | 196 | 1529.55 | |
| C35 | 193.5 | 1549.32 | C61 | 196.1 | 1528.77 | |
| C36 | 193.6 | 1548.51 | C62 | 196.2 | 1527.99 | |
4-р хуудас:
| код | Тодорхойлолт |
| PM | PM-FC/APC шилэн холбогч, 0.9мм, 1м урт |
● Урьдчилан сэргийлэх арга хэмжээ
Шилэн гулзайлтын радиус нь утас гэмтэхээс сэргийлж 20 мм-ээс багагүй байна.
Опто хэлхээнд холбохын өмнө шилэн холболтын гадаргуу нь цэвэр эсэхийг шалгаарай.
Хадгалах, тээвэрлэх, ашиглахад тохиромжтой ESD хамгаалалт шаардлагатай.
Хэрэглээ
Кабелийн телевизийн
DWDM
Чөлөөт сансрын оптик
Супер транкинг ба түгээлт.
Оптик сүлжээн дэх дохио дамжуулах
