LK-NY15D 1550нм бичил долгионы DFB лазер модуль
- Шууд модуляцлах чадвар
- Өндөр динамик хүрээ
- 18 GHz зурвасын өргөн
- Бага босго гүйдэл
- Өндөр гаралтын хүч
- SMA холбогчтой 7pin эрвээхэй багц
- Ашиглалтын хайрцагны температур: -40 - 70 ℃
- Сайжруулсан найдвартай байдал
Бүтээгдэхүүний танилцуулга
LK-NY15D лазер нь өргөн зурвасын шугаман шилэн холболтод зориулагдсан, өндөр хүчин чадалтай, шууд модуляцлагдсан Түгээмэл санал хүсэлт (DFB) лазер юм. Энэ нь 12 GHz эсвэл 18 GHz давтамжтай дохио дамжуулах үед коаксиаль кабелийн системийг хамгийн сайн орлуулагч болдог.
LK-NY15D нь RF дохиог анхны хэлбэрээр нь дамжуулах замаар богино долгионы холбооны сүлжээний найдвартай байдлыг сайжруулж, улмаар антенны удирдлага, телеметр, цаг хугацаа, лавлагааны дохионы хуваарилалт, хэмжилт, саатлын шугам зэрэг олон төрлийн хэрэглээний дохионы чанарыг эрс сайжруулдаг.
Энэхүү цуврал лазерууд нь нэгдмэл оптик тусгаарлагч, дулаан цахилгаан хөргөгч (TEC), термистор, лазер диодын чип, мониторын фотодиодтой бөгөөд эдгээр нь бүгд герметик хамгаалалт, оновчтой ажиллагааг хангахын тулд 7 зүүтэй эрвээхэйний бат бөх багцад битүүмжлэгдсэн байдаг.
Техникийн тодорхойлолт
| Туйлын дээд үнэлгээ | ||||
|---|---|---|---|---|
| Үзүүлэлт | бэлэг тэмдэг | Min. | Макс. | Нэгж |
| Лазер диодын урагшлах гүйдэл | If | - | 120 | mA |
| Лазер диодын урвуу хүчдэл | V | - | 1 | V |
| Урд хүч | Pf | - | 20 | дБм |
| PD урвуу хүчдэл | V | - | 15 | V |
| Урд гүйдэл (PD) | Im | - | 2 | mA |
| Үйл ажиллагааны температур | To | -40 | + 70 | ° C |
| Агуулахын температур | Ts | -55 | + 85 | ° C |
| Хадгалах харьцангуй чийгшил | Sr | - | 85 | % |
| Оптик ба цахилгааны үзүүлэлт (Tc=25°C) | |||||||
|---|---|---|---|---|---|---|---|
| Үзүүлэлт | бэлэг тэмдэг | Туршилтын нөхцөл | би | төрөл | Макс | Нэгж | Тайлбар |
| Долгионы | λ | IF = БиOP, T = TOP | - | 1550 | - | nm | |
| давтамж | - | X сонголт | 0.1 | - | 12 | GHz | - |
| Ku сонголт | 1 | - | 18 | ||||
| Оптик гаралтын хүч | P | IF=Iop | - | 10 | - | mW | 1 |
| Терсхолдын гүйдэл | Ith | λ=1550нм | - | - | 10 | mA | - |
| Үйл ажиллагааны гүйдэл | Iop | λ=1550нм | - | 55 | 100 | mA | - |
| Ашиглалтын хүчдэл | Vop | λ=1550нм | - | 1.5 | 2.5 | V | - |
| Налуугийн үр ашиг | SE | - | 0.2 | - | - | W / A байна | - |
| Хажуугийн горимыг дарах харьцаа | SMSR | λ=1550нм, IF=Iop | 30 | - | - | dB | - |
| Харьцангуй эрчимтэй дуу чимээ | RIN | - | -150 | -130 | дБ/Гц | - | |
| Дамжуулах зурвасын өргөн (-3дБ, I=60мА) | S21 | X сонголт | - | 12 | - | GHz | - |
| Ku сонголт | - | 18 | - | ||||
| Буцаах алдагдал | VSWR | X сонголт | - | - | 2 | dB | - |
| Ku сонголт | - | - | 2.2 | ||||
| 1 дБ шахалтыг оруулах | - | 15 | - | - | дБм | - | |
| Термисторын эсэргүүцэл | Rth | @ 25 ° C | - | 10 | - | Кох | - |
| TEC гүйдэл | It | - | - | - | 1.2 | A | 2 |
| TEC хүчдэл | Vt | - | - | 2.5 | V | 2 | |
| Багтаамж (PD) | Ct | - | - | 20 | pF | - | |
| Хяналтын гүйдэл | Im | - | 0.10 | - | 2.0 | mA | - |
| Харанхуй гүйдэл (PD) | Id | - | - | 50 | nA | - | |
Тайлбар:Бүх лазер чипүүд нь шаталтын хувьд хүлээн зөвшөөрөгдөх гарцтай байх ёстой олон тооны төхөөрөмжүүдийг ашиглан гэрчилгээжсэн вафлиас гардаг.
1. Лазерын температур 25℃, хэвийсэн гүйдэл 55мА
2. Үйл ажиллагааны температур -40~70℃

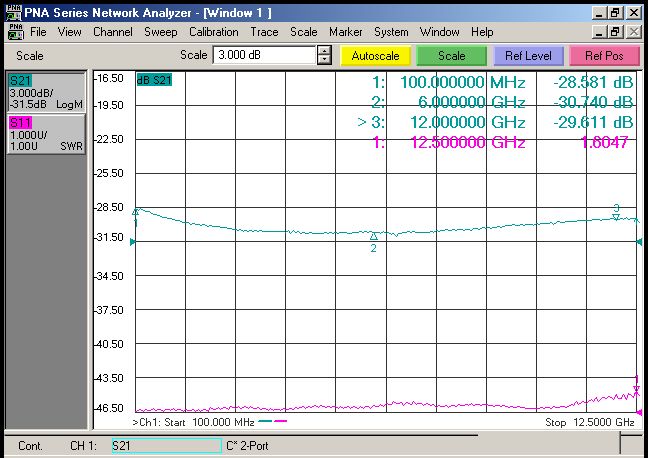

● Ердийн өгөгдөл
(λ=1550нм, ТС =25 ℃)
(Зураг 1 X- Band S11 ба S22 өгөгдөл)
(Зураг 2 Ku- Band S11 ба S22 өгөгдөл)

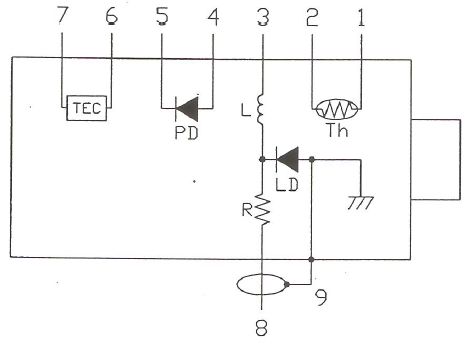

● Цахилгааны схем
| Тэргүүлэх# | Чиг үүрэг |
| 1 | Термистор |
| 2 | Термистор |
| 3 | LD-(Хязгаарлалт) |
| 4 | PD+ |
| 5 | PD- |
| 6 | Хөргөгч+ |
| 7 | Хөргөгч - |
| 8 | LD-(RF) |
| 9 | Газар |

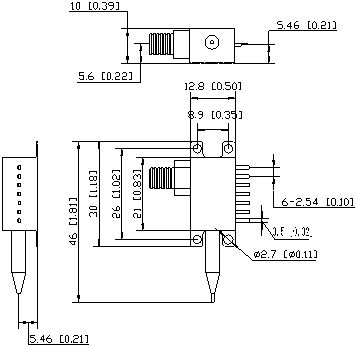

● тойм зураг(Нэгж: мм[инч])
RF холбогч: SMA
● Захиалгын мэдээлэл
1-р хуудас:
| код | Ердийн долгионы урт |
| 15 | 1550нм 7PIN эрвээхэй багц |
2-р хуудас:
| код | Аналог зурвасын өргөн |
| X | 0.1 ~ 12 GHz |
| Ku | 1 ~ 18 GHz |
3-р хуудас:
| код | холбогч төрөл | Тайлбар |
| A | FC / APC | Нэг горимын 9 / 125 μm шилэн pigtail, 0.9мм, 1м урт |
| S | SC / APC | |
| N | Холбогч байхгүй |
● Урьдчилан сэргийлэх арга хэмжээ
Шилэн гулзайлтын радиус нь утас гэмтэхээс сэргийлж 20 мм-ээс багагүй байна.
Опто хэлхээнд холбохын өмнө шилэн холболтын гадаргуу нь цэвэр эсэхийг шалгаарай.
Хадгалах, тээвэрлэх, ашиглахад тохиромжтой ESD хамгаалалт шаардлагатай.
Хэрэглээ
Өндөр хурдны мэдээллийн харилцаа холбоо
Антенны удирдлага
Үүрэн болон PCS сүлжээ
Аналог RF холболтын дамжуулалт
Цэргийн харилцаа холбоо
Хяналт, телеметр, хяналт
Телеметрийн системүүд
Цэргийн болон хамгаалалтын систем
